Uma empilhadeira VNA reduz a largura do corredor para aproximadamente 1,5 a 1,8 metros. Esse design libera espaço valioso no armazém para mais estantes e posições de paletes. De acordo com Abel Womack, sistemas de corredores ultraestreitos reduzem a largura dos corredores de 3,6 a 4,2 metros para 1,8 a 2,1 metros. Essa mudança proporciona um ganho de 30 a 50% na capacidade de armazenamento. Combine corredores ultraestreitos com mastros de elevação alta e você constrói para cima em vez de para os lados. Você evita novas construções. O layout do seu armazém com empilhadeira VNA geralmente resulta em um aumento de 20 a 50% na capacidade de armazenamento dentro do mesmo espaço. Para qualquer armazém, as empilhadeiras VNA transformam espaço de corredor desperdiçado em armazenamento produtivo.

O que é um Empilhadeira VNA?

Definição e projeto central

Uma empilhadeira VNA (Very New Runner) é um equipamento de movimentação de materiais projetado para corredores muito mais estreitos do que os exigidos pelas empilhadeiras padrão. Essa máquina opera em espaços com apenas 1,5 metro de largura. Uma empilhadeira VNA pode aumentar a capacidade de armazenamento do seu armazém em até 40%. Sua principal característica é o mastro giratório ou cabeçote giratório. Essa empilhadeira gira 180 graus. Você pode pegar e colocar paletes em qualquer um dos lados do corredor sem precisar girar o veículo. Os equipamentos VNA são encontrados em centros de logística, câmaras frigoríficas, centros de distribuição de varejo e armazéns de e-commerce.

Tipos comuns de caminhões VNA

Os fabricantes produzem diversas configurações de empilhadeiras VNA para diferentes tarefas. caminhão com torre é o tipo mais comum. Essas empilhadeiras de torre movimentam cargas de paletes completas em grandes alturas de elevação. Separadores de pedidos de homens Permita que os operadores subam com a plataforma para a separação de itens. Algumas empilhadeiras VNA combinam ambas as funções. Cada tipo depende de guia por fio, guia por trilho e controles precisos do operador. Você vê essas máquinas em centros de distribuição de alto volume, armazéns automatizados e grandes centros de distribuição para o varejo.

Como as empilhadeiras VNA diferem das empilhadeiras padrão

Corredores tradicionais medem cerca de 3,2 metros ou mais de largura. Um corredor muito estreito mede apenas de 1,5 a 2,1 metros. Empilhadeiras contrabalançadas convencionais não conseguem operar com segurança em espaços tão confinados. Uma empilhadeira para corredores muito estreitos resolve esse problema. O design VNA (Very Narrow Airlets - Empilhadeira para Corredores Muito Estreitos) prioriza a densidade de armazenamento em detrimento da velocidade de deslocamento. Você ganha mais posições de paletes por metro quadrado. Empilhadeiras padrão oferecem flexibilidade em toda a sua instalação. Empilhadeiras para corredores muito estreitos se destacam em uma zona específica. Sua operação escolhe a ferramenta certa para cada área.

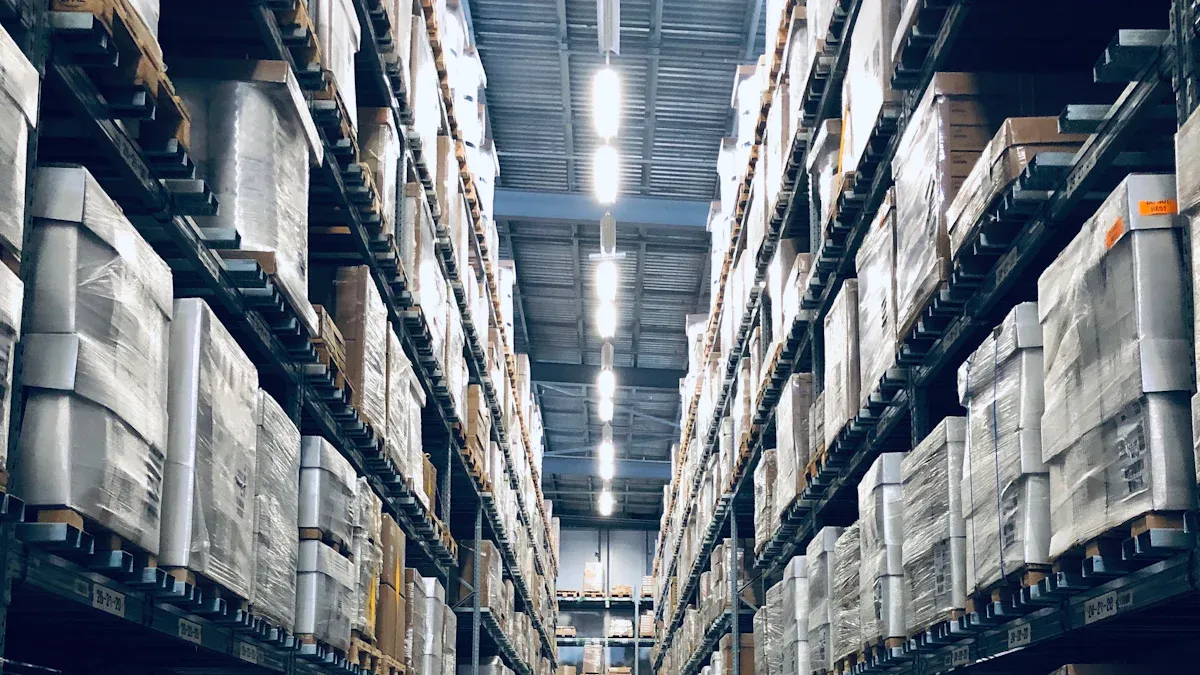

Como uma empilhadeira VNA para armazenamento em armazém maximiza o espaço

Corredores ultraestreitos significam mais espaço para armazenamento.

A maneira mais direta pela qual uma empilhadeira VNA (Very New Runner) para armazenamento em armazém libera espaço é reduzindo a largura dos corredores. Empilhadeiras contrabalançadas padrão precisam de corredores de 3 a 4 metros de largura. Uma empilhadeira para corredores muito estreitos opera em corredores de apenas 1,5 a 1,8 metros de largura. Essa diferença parece pequena no papel. Na prática, ela transforma completamente o layout do seu armazém.

Considere o que acontece quando você reduz a largura do corredor pela metade. Você recupera essa área para estantes. Você adiciona posições para paletes na mesma área construída. Você evita completamente o custo de uma nova construção.

Os números comprovam isso. Uma comparação de áreas com a mesma extensão demonstra claramente o impacto:

Eis como esse ganho de 25% se concretiza passo a passo:

1. Comece com um layout de quatro níveis, com a mesma área ocupada, usando corredores de 2,7 m (aproximadamente 9 pés): 192 posições para paletes.

2. Reduza a largura dos corredores para 1,8 m (aproximadamente 6 pés) para criar um layout VNA.

3. Resultado: 240 posições de paletes na mesma área.

4. Melhoria líquida mensurável: aumento de 25% (48 posições adicionais para paletes).

Os ganhos são ainda maiores em escala. Em uma comparação de mesmo espaço e 5 níveis de altura entre estantes seletivas com corredores padrão de 3,66 m (12 pés) e estantes seletivas com corredores muito estreitos (tipicamente de 1,83 m a 1,98 m ou 6 pés e 6 polegadas), o layout VNA ganha 1.000 posições de paletes a mais do que o layout com corredores padrão, mantendo ainda o princípio FIFO (primeiro a entrar, primeiro a sair).

Empilhadeiras de corredor muito estreito (VNA, na sigla em inglês) são geralmente empilhadeiras retráteis ou de alcance oscilante. Normalmente, elas são guiadas por cabos (embutidos no concreto) ou cantoneiras e usadas em corredores com largura mínima de 168 cm (66 polegadas). Uma regra geral para a largura do corredor é de 30 a 45 cm (12 a 18 polegadas) a mais do que a largura da empilhadeira.

A largura mínima do corredor varia de acordo com o tipo de empilhadeira. Empilhadeiras elétricas contrabalançadas precisam de 3 a 4 metros. Empilhadeiras a combustão interna precisam de 3,5 a 4 metros. Empilhadeiras retráteis precisam de 2,5 a 3 metros. Empilhadeiras de picking precisam de 2,1 a 2,7 metros. Empilhadeiras de torre, o núcleo da maioria das soluções VNA (Virtual Net Arrangement - AVA), precisam de apenas 1,5 a 2,1 metros. Empilhadeiras retráteis com giro de 90 graus operam em corredores de apenas 1,5 a 1,8 metros de largura. Seus mastros giram 90 graus para retirar paletes das estantes. A carroceria da empilhadeira nunca gira. Esse design elimina o raio de giro que ocupa espaço no piso em layouts convencionais.

Mastros de elevação alta liberam espaço de armazenamento vertical

Corredores estreitos resolvem metade do problema. A outra metade é a altura. Uma empilhadeira VNA com mastro de elevação alta permite construir estantes para cima em vez de para os lados. Você aproveita o espaço vertical não utilizado acima das suas estantes atuais. Você multiplica as posições de paletes sem adicionar um único metro quadrado de piso.

As empilhadeiras padrão geralmente levantam cargas a uma altura de 4,5 a 6 metros. As empilhadeiras para corredores estreitos costumam alcançar de 9 a 12 metros. Esses 4,5 a 6 metros extras de alcance vertical alteram drasticamente a densidade de armazenamento do seu armazém. Você empilha mais níveis de estantes no mesmo espaço. Você transforma um sistema de estantes de quatro níveis em um sistema de cinco ou seis níveis.

O Empilhadeira elétrica retrátil Isso ilustra bem essa capacidade. Ela estende seus garfos para posicionar paletes em configurações costas com costas. Suporta cargas de até 2.041 kg (4.500 lbs) e eleva-se a uma altura de quase 9 metros (30 pés). Isso a torna adequada para sistemas de estantes de grande altura e aplicações de armazenamento de alta carga.

Se o seu estilo de separação de pedidos for compatível, a VNA é a solução ideal para otimizar o espaço e aumentar a produtividade. É especialmente eficaz para aproveitar ao máximo as estantes altas, pois o operador pode elevá-las juntamente com os garfos para obter visibilidade perfeita.

As empilhadeiras torre com operador a bordo levam isso ainda mais longe. O operador sobe junto com os garfos. Isso proporciona visibilidade perfeita em todas as alturas de elevação. Você posiciona e retira paletes com precisão a 12 metros de altura. Mantém a produtividade em alturas que dificultariam a operação de uma empilhadeira convencional.

A combinação de corredores ultraestreitos e mastros de alta elevação cria um efeito cumulativo. Você ganha espaço no piso com corredores mais estreitos e espaço vertical com mastros mais altos. Juntos, esses dois fatores impulsionam os ganhos de capacidade de armazenamento de 20 a 50% que definem o sucesso das empilhadeiras VNA em projetos de armazéns.

Configurações de racks densas que combinam com VNA

Nem todos os sistemas de estantes são compatíveis com empilhadeiras VNA. É preciso adequar a configuração das estantes às capacidades da empilhadeira. Uma combinação inadequada resulta em desperdício de dinheiro e problemas operacionais.

Veja a seguir uma comparação das principais opções de estantes:

A tecnologia VNA se situa no extremo oposto desse espectro. Ela oferece densidade máxima. Exige caminhões dedicados para a torre e, frequentemente, guia por fio ou trilho.

Um equívoco comum sobre os sistemas de armazenamento VNA merece esclarecimento. O VNA não é um sistema de armazenamento de alta densidade como os sistemas drive-in ou push-back. Ele é fundamentalmente um sistema de estantes seletivas de profundidade única. Essa distinção é importante para a sua operação:

• Cada palete é de acesso direto, sem necessidade de escavar em locais bloqueados.

• A rotação de estoque segundo o princípio FIFO (primeiro a entrar, primeiro a sair) é mantida.

• A seletividade de paletização permanece intacta em 100%, apenas ocupando um espaço menor.

• O sistema de estantes de dupla profundidade não pode ser usado em layouts VNA, porque as empilhadeiras retráteis não conseguem alcançar fisicamente a segunda posição de palete empilhada atrás da primeira.

Isso significa que seu sistema de estantes VNA oferece o melhor dos dois mundos. Você obtém a eficiência de espaço dos sistemas de armazenamento de corredores estreitos. Além disso, mantém a seletividade e a rotação de estoque das estantes seletivas padrão. Você não sacrifica a acessibilidade em prol da densidade.

Os equipamentos que tornam isso possível se dividem em duas categorias. Os caminhões trilaterais utilizam uma cabeça de garfo giratória que alcança ambas as faces da estante, além da frente do corredor. Os caminhões bilaterais utilizam garfos telescópicos alojados em um suporte e podem operar em corredores ainda mais estreitos do que os caminhões trilaterais. Ambos os tipos dependem de sistemas de orientação. A orientação mecânica (por trilho) utiliza um trilho físico fixado ao piso com roletes guia no caminhão. A orientação por fio utiliza um fio energizado embutido no piso que cria um campo magnético detectado pelos sensores do caminhão.

A sua escolha entre estas opções depende da sua aplicação específica de corredores muito estreitos (VNA). Considere as dimensões dos seus corredores, a altura das suas estantes e os seus requisitos de produtividade. A configuração correta transforma o seu armazém num modelo de utilização do espaço. A configuração incorreta cria gargalos e riscos de segurança.

Para a maioria das operações, o caminho para uma melhor densidade de armazenamento passa por um planejamento cuidadoso. Você mede o espaço disponível. Seleciona o caminhão adequado. Configura as estantes de acordo. O resultado é um armazém que armazena mais paletes em menos espaço, sem comprometer a segurança ou a acessibilidade.

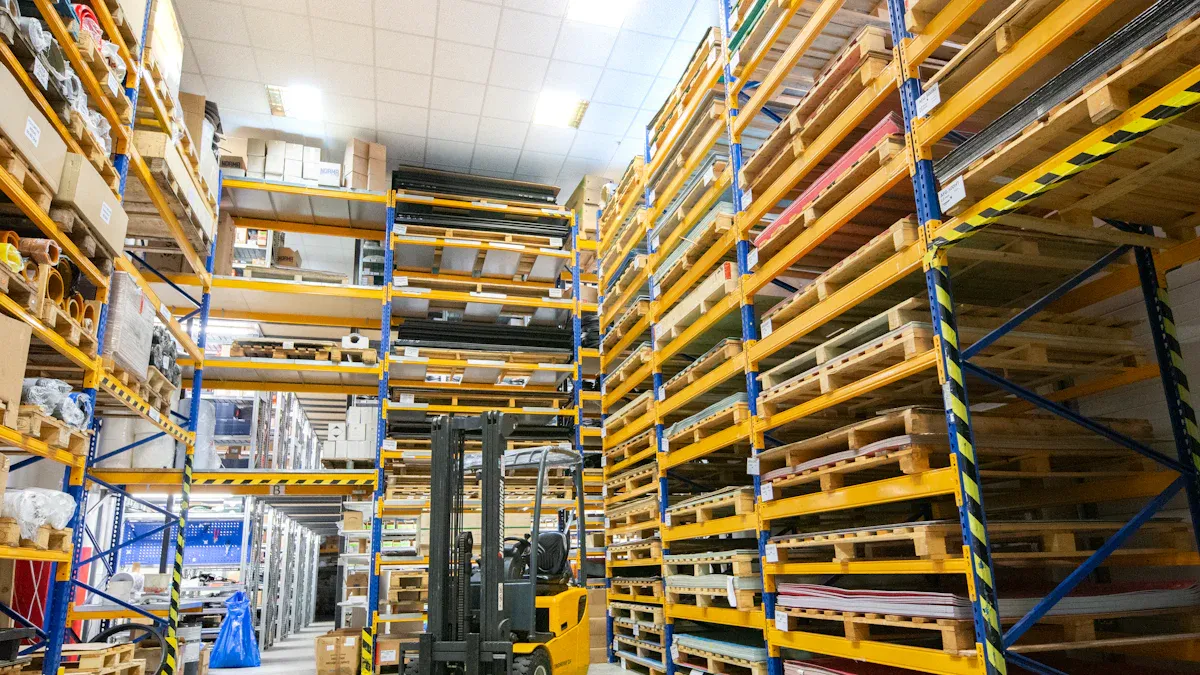

Empilhadeiras VNA vs. Empilhadeiras padrão: uma comparação direta

Largura do corredor e densidade de armazenamento

A primeira métrica a ser comparada é a largura do corredor. Uma empilhadeira contrabalançada padrão precisa de 3,8 a 4 metros. Uma empilhadeira para corredores muito estreitos opera em apenas 1,5 a 2,1 metros. Essa diferença de 2 metros por corredor se traduz diretamente em mais fileiras de estantes. Sua empilhadeira para corredores muito estreitos transforma esse espaço recuperado em posições adicionais para paletes. Sua densidade de armazenamento aumenta sem qualquer expansão do prédio. Essa é a principal proposta de valor para qualquer armazém que esteja considerando investir em uma empilhadeira para corredores muito estreitos.

Altura de elevação e capacidade de carga

As empilhadeiras retráteis padrão elevam de 9 a 12 metros. As empilhadeiras torre atingem essa mesma altura, mas seus garfos giram 180 graus. Você coloca paletes em ambos os lados do corredor sem precisar mover a empilhadeira. Esse design de torre preserva a capacidade de carga na altura máxima de elevação. Você pode manusear paletes completos em alturas que os equipamentos padrão não conseguem atingir com segurança. Uma empilhadeira torre também permite que o operador fique junto aos garfos. Essa posição proporciona visibilidade perfeita a 12 metros de distância. A tabela abaixo compara as duas famílias de empilhadeiras:

Capacidade de processamento e velocidade de deslocamento

A desvantagem se manifesta na produtividade. Empilhadeiras convencionais percorrem distâncias maiores mais rapidamente. Empilhadeiras retráteis são mais lentas, mas não fazem curvas fechadas nas extremidades dos corredores. Seus garfos giratórios eliminam manobras inteiras. Cada posicionamento de palete se torna um movimento curto e direto. Muitos sistemas VNA utilizam guias por fio ou trilho. Isso mantém a empilhadeira centralizada, permitindo que o operador se concentre em levantar o palete em vez de dirigir.

As empilhadeiras de torre também se destacam em operações de alta densidade. Cada ciclo leva um tempo consistente. Os operadores desenvolvem memória muscular rapidamente. O layout de corredor muito estreito reduz a distância percorrida entre as coletas. Você move menos metros no total por palete.

Resultado: os equipamentos padrão vencem em velocidade em espaços abertos, mas as empilhadeiras VNA vencem em paletes movimentados por hora em estantes compactas.

Compensações entre custos e operações

Os sistemas VNA exigem um investimento inicial maior. Uma única empilhadeira retrátil custa significativamente mais do que uma empilhadeira de alcance padrão. Além disso, é necessária a instalação de guias por fio em todos os corredores. Essa instalação requer o corte do piso de concreto com serra e a inserção dos fios. Algumas instalações precisam de retificação ou nivelamento do piso antes da instalação. Esses custos se acumulam rapidamente. Um gerente de armazém relatou ter gasto US$ 15.000 por corredor somente com a instalação das guias.

Você também enfrenta desafios operacionais. As empilhadeiras padrão oferecem flexibilidade em toda a sua instalação. Elas lidam com docas de carga, áreas de estocagem e estantes da mesma forma. As empilhadeiras de torre se destacam em uma zona dedicada. Elas não têm a versatilidade para uso multifuncional. Você pode precisar de uma frota mista. Essa abordagem aumenta os custos com equipamentos, mas mantém a flexibilidade operacional.

Os custos de manutenção também variam. As empilhadeiras retráteis possuem mecanismos de rotação complexos e sensores de orientação. Esses componentes exigem técnicos especializados treinados pelo fabricante. A manutenção de empilhadeiras retráteis padrão continua sendo mais simples e menos dispendiosa. A mecânica avançada dessas máquinas eleva os custos de serviço. Você paga um preço mais alto pela tecnologia avançada.

Os custos de treinamento excedem a certificação padrão para operadores de empilhadeira. Os operadores precisam aprender sistemas de guia por fio, protocolos para corredores estreitos e técnicas de posicionamento preciso. A curva de aprendizado vai além da operação básica da empilhadeira. Você deve reservar um orçamento para um período de integração prolongado.

No entanto, a equação financeira favorece a VNA no contexto certo. Os ganhos em capacidade de armazenamento se traduzem diretamente em potencial de receita. Você evita custos de expansão de edifícios. Você reduz as despesas com impostos sobre terrenos e propriedades. Em operações de alto volume, o período de retorno do investimento geralmente varia de um a três anos. Você mede o retorno não apenas em posições de paletes, mas também em custos de construção evitados.

A decisão depende das suas necessidades específicas. Avalie os requisitos de produtividade, as condições atuais do piso e os objetivos de armazenamento a longo prazo. Calcule o custo total de propriedade, não apenas o preço de compra. Essa análise determinará se os ganhos de densidade justificam o investimento.

Requisitos operacionais para sistemas VNA

Planicidade do piso e condição da superfície

A qualidade do piso determina o sucesso ou o fracasso dos seus sistemas VNA. Os caminhões VNA não possuem suspensão. Qualquer solavanco ou mudança de inclinação é amplificado no mastro. É necessário lixar as áreas irregulares e nivelar a superfície antes da instalação. O piso também precisa resistir à deterioração causada pelo impacto repetitivo do caminhão pesado.

Os pisos de armazéns utilizam níveis de tolerância FM. FM1 representa a maior precisão. FM3 permite maior tolerância. Armazéns automatizados de grande altura geralmente exigem FM1 ou FM2. Empilhadeiras de corredores muito estreitos precisam de pisos excepcionalmente planos para manter o mastro na vertical e a carga estável. Mesmo pequenas irregularidades no piso causam inclinação. À medida que a largura do corredor diminui, os requisitos de planicidade do piso tornam-se mais rigorosos para evitar colisões entre as estantes. Planeje a tolerância FM e a largura do corredor em conjunto.

Dimensões dos corredores e tolerâncias de estantes

Antes de redesenhar o layout, você deve determinar a largura ideal do corredor e calcular a altura máxima útil do teto. Estantes convencionais padrão geralmente são suficientes para um sistema de estantes VNA. Não é necessário aço estrutural exótico. No entanto, você constrói estantes muito mais altas para aproveitar ao máximo as empilhadeiras de torre. Avalie a altura do teto de suas instalações. Pode ser necessário ajustar a iluminação suspensa para acomodar estantes e elevadores mais altos.

Sistemas de orientação: por fio, trilho e magnético

A movimentação dentro dos corredores exige orientação ativa em ambientes com corredores muito estreitos. Você pode escolher entre trilhos mecânicos e guia eletromagnética por fio. Os trilhos mecânicos utilizam um trilho de aço com roletes de guia laterais. A guia por fio depende de um fio enterrado que emite um campo magnético de baixa frequência. Sensores a bordo monitoram esse campo. As empilhadeiras retráteis também precisam de espaço suficiente para manobrar ao lado da zona VNA. Estações dedicadas de coleta e entrega transferem mercadorias entre o armazenamento denso e o transporte horizontal padrão. As medidas de segurança incluem um Sistema de Proteção Individual para desaceleração automática nas extremidades dos corredores. Etiquetas RFID ou ímãs rastreiam a posição. Intertravamentos dependentes da zona limitam a velocidade, a altura de elevação ou o movimento dos garfos em áreas de alto risco.

Opções de energia e infraestrutura de carregamento

A energia elétrica alimenta praticamente todos os caminhões VNA disponíveis no mercado atualmente. Sua estratégia de carregamento influencia o tempo de atividade, o layout da sua frota e o seu orçamento de energia elétrica. Antes de tomar qualquer decisão, escolha a abordagem ideal para o seu padrão de turnos.

O carregamento de oportunidade é adequado para a maioria dos sistemas VNA em edifícios de alto fluxo. Você conecta o dispositivo durante os intervalos e dispensa completamente a sala de baterias. Planeje sua carga elétrica com cuidado:

• Uma bateria de íon-lítio de 48V/600Ah em uma máquina contrabalançada de médio porte consome aproximadamente de 8 a 10 kWh por turno de operação.

• Uma frota de 20 caminhões movidos a lítio, operando em dois turnos, deve planejar um consumo diário de energia elétrica entre 320 e 400 kWh (incluindo uma margem de segurança de 20% para a demanda).

• Reserve entre US$ 15.000 e US$ 40.000 para melhorias na infraestrutura elétrica ao converter uma frota de 15 a 25 caminhões de baterias de chumbo-ácido para baterias de íon-lítio com carregamento de oportunidade.

• Um engenheiro eletricista licenciado deve validar a capacidade do painel e o trajeto dos conduítes antes da instalação.

Empilhadeiras retráteis e outros equipamentos VNA são os que mais se beneficiam da energia de íon-lítio. Essas máquinas operam em longos turnos em estantes densas, e cada minuto de inatividade para recarga representa uma perda na movimentação de paletes.

As empilhadeiras modernas para corredores estreitos são projetadas para larguras de corredor em torno de 1,7 metro (5,5 pés), com sistemas de baterias de íon-lítio de alta eficiência e capacidade de carregamento rápido, reduzindo o tempo de inatividade e melhorando a continuidade do turno em ambientes logísticos de alta densidade. Empilhadeiras autônomas VNA e robôs de empilhamento integram ainda mais esses sistemas de íon-lítio para suportar um fluxo de materiais mais rápido em layouts de armazém complexos.

As empilhadeiras com carregadores tipo torre também se integram bem ao carregamento rápido quando sua operação funciona em dois ou três turnos. Você recupera a maior parte da capacidade durante um único intervalo para almoço. Essa programação mantém sua frota produtiva sem a necessidade de baterias extras.

Benefícios comerciais das operações em corredores muito estreitos

Aumento do número de paletes por metro quadrado

Ao adotar operações com corredores estreitos, você ganha mais posições de paletes por metro quadrado. Os números falam por si. Um layout com corredores muito estreitos permite acomodar as estantes em um espaço que as empilhadeiras convencionais desperdiçam com manobras.

Os armazéns de corredores estreitos oferecem uma vantagem única na maximização da densidade de armazenamento, aumentando significativamente a quantidade de estantes em uma determinada área. As empresas podem armazenar mais estoque sem a necessidade de espaço adicional, otimizando o espaço vertical com estantes mais altas.

Sua operação proporciona diversos ganhos simultaneamente:

• Maior densidade de armazenamento com total seletividade de paletes: o sistema de estantes VNA maximiza o uso do espaço, mantendo cada palete diretamente acessível, ao contrário dos sistemas drive-in ou push-back.

• Suporta o controle de estoque FIFO: Como cada palete é diretamente acessível, as empresas podem seguir o controle de estoque FIFO (primeiro a entrar, primeiro a sair) sem interrupções.

• Maior produtividade: as empilhadeiras retráteis podem operar de forma rápida e eficiente em corredores estreitos.

• Melhor aproveitamento do espaço: A capacidade vertical é totalmente otimizada em armazéns altos.

• Segurança aprimorada: Os sistemas de empilhadeira guiada reduzem a probabilidade de colisões com as estantes.

• Economia de custos a longo prazo: as empresas evitam expansões ou mudanças de instalações dispendiosas.

Redução dos custos de construção e expansão

Você evita novas construções quando seu armazém atual comporta mais estoque. Esse benefício por si só muitas vezes justifica todo o investimento em um novo armazém. Você dispensa a compra de terrenos, taxas de licenças e prazos de construção. O aumento da sua capacidade de armazenamento vem de uma melhor utilização do espaço, não de um prédio maior.

Os sistemas VNA também se adaptam ao crescimento do seu negócio. Você pode adicionar níveis de racks, integrar novas tecnologias ou reconfigurar layouts para diferentes produtos. Os componentes modulares facilitam a expansão. Assim, você garante a continuidade das suas operações sem grandes interrupções.

Economia de mão de obra, energia e seguros

Você gasta menos com mão de obra quando as empilhadeiras retráteis movimentam mais paletes por hora. O deslocamento guiado reduz a fadiga do operador e acelera cada ciclo. Os custos de energia diminuem porque as soluções VNA elétricas utilizam energia de forma eficiente. Os prêmios de seguro geralmente caem, pois os sistemas guiados reduzem danos às estantes e colisões. Essas economias se acumulam ao longo do tempo. Seu VNA oferece valor muito além do preço de compra inicial.

Período de retorno do investimento e expectativas de ROI

Você precisa de números concretos antes de investir em um sistema VNA. A maioria das operações recupera o investimento em dois a três anos. Esse prazo faz do sistema VNA um dos investimentos em melhorias de movimentação de materiais com retorno mais rápido que você pode fazer.

Os cálculos começam com seus custos atuais de armazenamento. Um projeto típico se paga em 24 a 36 meses. Operações elétricas em um único turno geralmente têm retorno do investimento em 18 a 24 meses. Operações em múltiplos turnos aceleram ainda mais esse prazo, especialmente quando se combinam baterias de íon-lítio com carregamento rápido.

Seu retorno provém de três fontes. Primeiro, valor de armazenamento adicional. A maioria dos armazéns ganha de 40% a 60% de densidade de armazenamento após a conversão. Considere uma instalação de 50.000 pés quadrados (aproximadamente 4.645 metros quadrados). Esse armazém comportava 2.000 paletes antes da mudança. O novo layout comporta 3.200 paletes na mesma área. Esse aumento de 60% se traduz diretamente em potencial de receita.

Em segundo lugar, há ganhos de produtividade da mão de obra. As empilhadeiras retráteis movimentam mais paletes por hora do que os equipamentos padrão. Elas eliminam completamente as manobras de inversão de direção. Os operadores completam mais ciclos em menos tempo. Essas horas se traduzem em economia na folha de pagamento.

Terceiro, evita-se o custo de expansão. Você dispensa novas construções, compras de terrenos e taxas de licença. Seu prédio atual comporta o estoque excedente.

A redução do custo total de propriedade em cinco anos para equipamentos elétricos de movimentação de materiais chega a 43%. Uma frota de dez unidades economiza aproximadamente US$ 545.000 nesse período. Esses valores incluem manutenção, energia e mão de obra.

Você deve medir o ROI com uma fórmula simples. Some o valor adicional de armazenamento, os ganhos de produtividade da mão de obra e os custos de expansão evitados. Divida esse total pelo investimento no sistema. Investimentos sólidos em VNA (acessórios de rede virtual) superam um retorno anual de 25%. Esse número é muito superior aos 15% que você aceitaria como base para um projeto de investimento típico.

As empilhadeiras tipo torre oferecem o melhor retorno em operações de alta densidade. Elas maximizam o valor por hora operacional, aumentando a densidade de produção. Seu retorno do investimento depende das suas instalações, do seu sistema de armazenagem e da sua escala de trabalho. Faça as contas antes de comprar.

Como escolher a empilhadeira VNA certa

Selecionar a empilhadeira VNA certa exige um planejamento cuidadoso. Não se pode confiar apenas em palpites ou em folhetos de fornecedores. Cada armazém tem dimensões, perfis de carga e layouts de estantes únicos. A empilhadeira ideal para uma instalação pode não funcionar em outra. Siga estes três passos para escolher o equipamento certo para a sua operação.

Passo 1: Meça corredores, alturas e cargas.

Medições precisas são a base de qualquer compra bem-sucedida de empilhadeiras VNA. É fundamental inspecionar suas instalações antes de conversar com qualquer fornecedor. Uma inspeção profissional do local coleta diversos dados essenciais, como largura dos corredores, capacidade de elevação, altura das estantes porta-paletes, ambiente operacional e outros fatores específicos do armazém. Cada medição influencia a sua escolha de equipamento.

Comece pelos pontos de maior dificuldade. Percorra o armazém e identifique cada passagem estreita, porta e coluna. Meça essas áreas primeiro. Um único gargalo pode eliminar um candidato perfeito para o transporte de caminhões.

A largura do corredor é a principal prioridade. Uma empilhadeira para corredores muito estreitos normalmente opera em corredores com largura entre 1,5 e 1,8 metros. Empilhadeiras contrabalançadas padrão precisam de 3 a 4 metros. Essa diferença influencia todo o cálculo da densidade de armazenamento. A tabela abaixo mostra as larguras mínimas típicas de corredor por tipo de empilhadeira:

Você também precisa levar em conta a folga de segurança. Os corredores devem ter de 30 a 50 cm de espaço em ambos os lados. Isso evita colisões ou esmagamento durante as operações com empilhadeiras. Se duas empilhadeiras precisarem passar pelo mesmo corredor, some a largura combinada das duas máquinas mais 50 a 100 cm para garantir a folga de segurança. Estantes altas exigem folga extra para estabilidade. A oscilação da empilhadeira em altura demanda mais espaço do que a operação no nível do solo.

As dimensões da carga afetam significativamente a largura do corredor. A largura do palete e o tamanho total da carga (como 1000 mm, 1200 mm ou maior) alteram os requisitos de espaço. O layout das estantes também é importante. Arranjos de estantes simples, duplas ou de vários níveis influenciam o espaço de operação da empilhadeira. Durante a fase de projeto, utilize software CAD ou simulações 3D para verificar o projeto do corredor.

As medidas de altura são igualmente importantes. Você deve calcular a altura máxima do nível superior da sua estante. O trilho de suporte deve ficar pelo menos 20 cm (7,9 polegadas) abaixo da altura máxima de elevação. Isso garante que os estrados dos paletes não encostem na viga quando o mastro estiver totalmente estendido. A altura do mastro retraído determina a altura necessária das portas, passagens inferiores e tetos. Mantenha uma folga mínima de 50 cm (19,7 polegadas) entre o mastro retraído e o teto ou vigas superiores. Sempre deixe uma margem de 50 cm (19,7 polegadas) acima da altura máxima de elevação.

As folgas para estantes seguem regras específicas. As estruturas laterais externas devem se estender pelo menos 48 cm (19 polegadas) acima do nível da carga superior. As internas devem se estender pelo menos 10 cm (3,9 polegadas) acima. Se você usar vigas transversais superiores nos corredores, mantenha a folga vertical entre elas e a carga ou mastro em pelo menos 15 cm (5,9 polegadas).

A capacidade de carga exige igual atenção. Identifique o centro de carga de um palete típico. Paletes padrão geralmente têm um centro de carga de 60 cm (24 polegadas) a partir da face dos garfos. Se você manuseia caixas grandes ou materiais longos, leve em consideração a redução da capacidade efetiva à medida que o centro de carga se desloca para a frente. Adeque a tonelagem às necessidades de estoque. Uma unidade grande demais (como 3.600 kg em vez de 2.300 kg) requer mais espaço no corredor para manobrar. Também desperdiça espaço de armazenamento se você movimentar apenas cargas mais leves.

A planicidade do piso exige tolerâncias mais rigorosas do que as necessárias para empilhadeiras padrão. A folga lateral mínima e a operação em altura amplificam qualquer irregularidade. Recomenda-se uma avaliação profissional da planicidade do piso antes da instalação de um sistema VNA. A planicidade do piso deve atender às especificações do fabricante do equipamento antes da implantação. Também é necessário verificar a compatibilidade com sistemas de trilhos-guia ou sistemas de guia por cabo.

Siga esta sequência de medições para determinar a largura necessária do corredor:

1. Antes de selecionar o equipamento, meça os pontos de maior dificuldade de acesso no layout do seu armazém.

2. Calcule o raio mínimo de giro (RMG) da empilhadeira candidata.

3. Adicione o MTR ao comprimento da sua carga.

4. Para determinar a largura necessária do corredor, inclua uma folga mínima de 30 centímetros (12 polegadas) para permitir manobras seguras.

Para ambientes VNA com corredores de aproximadamente 1,8 metro, utilize sistemas guiados por fio ou trilho. Esses sistemas mantêm a máquina centralizada e evitam danos aos racks.

Passo 2: Combine o tipo de caminhão com sua estante.

O seu sistema de estantes determina qual empilhadeira VNA é a mais adequada para a sua operação. Uma combinação inadequada cria gargalos, riscos à segurança e desperdício de investimento. Comece por identificar o tipo de estante que utiliza. Em seguida, escolha o equipamento certo para ela.

As estantes de profundidade dupla e as de profundidade simples exigem abordagens completamente diferentes. A tabela abaixo mostra a correspondência:

O sistema de estantes de dupla profundidade armazena dois paletes encostados um no outro. O segundo palete não é diretamente acessível. Isso cria um fluxo de estoque LIFO (último a entrar, primeiro a sair) ou FILO (primeiro a entrar, primeiro a sair). Uma empilhadeira retrátil dupla dedicada ou uma empilhadeira com um pantógrafo telescópico é adequada para esse layout. Essas máquinas precisam de corredores mais largos, geralmente em torno de 3 metros, devido ao alcance extra.

O sistema de estanteria seletiva de profundidade única em configuração VNA oferece 100% de seletividade direta. Cada palete é acessível sem a necessidade de movimentar outra carga. Isso permite o controle de estoque FIFO e FEFO. Uma empilhadeira retrátil ou uma empilhadeira com mastro giratório e sistemas de orientação se adaptam a esse layout. Os corredores se comprimem para aproximadamente 1,7 a 2,4 metros.

Uma empilhadeira de torre utiliza uma cabeça de garfo giratória. O operador pega e coloca paletes em ambos os lados do corredor sem precisar girar o veículo. As empilhadeiras de torre com operador a bordo elevam o operador com os garfos. Isso proporciona visibilidade perfeita em qualquer altura. As empilhadeiras de mastro oscilante utilizam um mastro que gira 90 graus para atender ambas as faces da estante.

Seu sistema de estantes VNA deve ser compatível com o mecanismo de alcance da empilhadeira. Empilhadeiras trilaterais alcançam ambas as faces da estante, além da frente do corredor. Empilhadeiras bilaterais utilizam garfos telescópicos e operam em corredores ainda mais estreitos. Confirme a configuração da sua estante antes de escolher um tipo de empilhadeira.

Considere também suas necessidades de produtividade. As empilhadeiras de torre se destacam em operações de alta densidade e alto volume. Elas movimentam mais paletes por hora em estantes compactas do que os equipamentos padrão. Se sua operação combina movimentação de paletes com separação de itens, uma empilhadeira combinada pode ser mais adequada.

Etapa 3: Selecione o sistema de orientação correto

Os sistemas de guia mantêm sua empilhadeira VNA centralizada no corredor. Eles evitam danos às estantes e permitem a operação em espaços ultracurtos que define o armazenamento VNA. Você tem três opções principais: guia por fio, guia por trilho e guia magnética. Cada uma oferece vantagens distintas.

O sistema de guia por fio utiliza um fio energizado embutido no piso. O fio emite um campo magnético de baixa frequência. Sensores a bordo detectam esse campo e guiam o caminhão automaticamente. A instalação requer o corte do piso de concreto com serra e a inserção do fio. Essa abordagem oferece flexibilidade, pois o trajeto do fio pode ser curvado e ramificado. É possível reconfigurar os corredores posteriormente com um esforço moderado.

O sistema de guia por trilhos utiliza um trilho de aço físico fixado ao piso. Roletes guia no caminhão acompanham o trilho. Este sistema mecânico proporciona o rastreamento mais preciso, além de oferecer as tolerâncias de corredor mais rigorosas. O sistema de guia por trilhos é adequado para operações com layouts fixos e requisitos de densidade máxima. A desvantagem é a inflexibilidade. Mover um trilho significa cortar e fixar novamente o aço.

O sistema de orientação magnética utiliza ímãs ou etiquetas RFID colocadas ao longo do corredor. Sensores no caminhão leem esses marcadores para rastrear a posição. Esse sistema tem um custo de instalação menor do que os sistemas com fio ou trilho. Ele também permite alterações de layout com mais facilidade. No entanto, a orientação magnética oferece um controle de direção menos contínuo do que os sistemas com fio ou trilho.

Sua escolha depende de vários fatores. Considere as dimensões dos corredores, a altura das estantes e os requisitos de produtividade. Pense nos seus planos de layout a longo prazo. Uma instalação que pode precisar reconfigurar as estantes em dois anos deve priorizar a flexibilidade. Já uma instalação com um layout permanente pode priorizar a precisão.

As soluções modernas de VNA (Variable Navigator - Navegador Vertical de Avanço) frequentemente combinam diferentes tipos de sistemas de orientação. Intertravamentos dependentes de zona limitam a velocidade, a altura de elevação ou o movimento dos garfos em áreas de alto risco. Um Sistema de Proteção Individual (SPI) proporciona desaceleração automática nas extremidades dos corredores. Etiquetas RFID ou ímãs rastreiam a posição ao longo do corredor. Essas camadas de segurança protegem seus operadores e suas estantes.

Estações dedicadas de coleta e entrega transferem mercadorias entre o armazenamento de alta densidade e o transporte horizontal padrão. Você precisa de espaço de estocagem suficiente próximo à zona VNA. Planeje essa área durante o projeto do layout. Uma área de estocagem inadequada cria gargalos que anulam os ganhos de densidade.

Teste o sistema de orientação antes de comprar. Solicite uma demonstração em uma instalação semelhante à sua. Verifique se o sistema é adequado às condições do seu piso, ao peso das cargas e às suas metas de produtividade. Um sistema de orientação que funciona bem em um showroom pode apresentar dificuldades em um armazém real com pisos irregulares e alto fluxo de pessoas.

Etapa 4: Avaliar a capacidade na altura máxima de elevação

A capacidade nominal indicada na ficha técnica revela apenas parte da história. É preciso avaliar quanta carga sua empilhadeira VNA suporta em sua altura máxima de elevação. Essa avaliação diferencia uma compra inteligente de um erro dispendioso.

Toda empilhadeira possui uma tabela de capacidade. Essa tabela mostra como o peso da carga varia com a altura de elevação e o centro de carga. Uma empilhadeira com capacidade para 3.000 libras (aproximadamente 1.360 kg) ao nível do solo pode suportar apenas 2.000 libras (aproximadamente 900 kg) a 30 pés (aproximadamente 9 metros) de altura. O mastro flexiona. O sistema hidráulico trabalha mais. A geometria do carro desloca o centro de carga para a frente. Esses fatores reduzem a capacidade efetiva à medida que a empilhadeira sobe.

Você precisa adequar a capacidade do seu empilhador ao palete mais pesado no nível mais alto da estante. Comece identificando a carga mais pesada possível. Encontre o palete mais pesado em seu estoque. Meça seu peso, suas dimensões e seu centro de gravidade. Em seguida, verifique a tabela de capacidade na altura de elevação onde esse palete será armazenado. Se a tabela mostrar uma capacidade menor do que o peso da sua carga, você precisará de um empilhador diferente.

O centro de carga é mais importante do que a maioria dos compradores imagina. Um palete padrão tem um centro de carga de 61 cm (24 polegadas) a partir da face dos garfos. Caixas grandes, materiais longos e cargas irregulares deslocam esse centro para a frente. Cada centímetro para a frente reduz a capacidade efetiva. Uma empilhadeira que transporta 1.134 kg (2.500 libras) com um centro de carga de 61 cm (24 polegadas) pode transportar apenas 816 kg (1.800 libras) com um centro de carga de 91 cm (36 polegadas). Você precisa levar em conta essa diferença antes de comprar.

Os mastros de elevação alta também afetam a estabilidade. Um caminhão basculante com um mastro de 12 metros (40 pés) apresenta maior oscilação quando totalmente estendido do que um caminhão com um mastro de 6 metros (20 pés). A cabeça giratória dos garfos adiciona outra variável. Quando os garfos giram 180 graus, a carga se desloca para longe do centro de gravidade do caminhão. A tabela de capacidade leva em consideração esse movimento. É preciso consultar a tabela para a posição rotacionada, e não apenas para a posição normal.

Segue abaixo uma sequência prática para avaliar a capacidade na altura máxima de elevação:

1. Identifique o palete mais pesado e o seu centro de carga.

2. Determine o nível da estante onde o palete ficará.

3. Encontre a capacidade de carga nessa altura de elevação na tabela do caminhão.

4. Confirme se a classificação abrange a posição rotacionada do garfo caso utilize uma empilhadeira de torre.

5. Adicione uma margem de segurança de pelo menos 10% para cargas dinâmicas e flexão do mastro.

Você também deve testar a empilhadeira em condições reais. Peça ao seu fornecedor uma demonstração com sua carga mais pesada no nível mais alto da sua plataforma. Observe o comportamento do mastro. Verifique se há oscilação, desvio hidráulico e deflexão dos garfos. Uma empilhadeira que parece estável a 6 metros pode parecer instável a 10 metros. Você precisa ver a máquina funcionando nas alturas reais antes de se comprometer.

Os acessórios também alteram a capacidade. Um deslocador lateral, um posicionador de garfos ou um pantógrafo telescópico adicionam peso ao carro. Esse peso adicional reduz a carga que você pode levantar. Você deve subtrair o peso do acessório da capacidade nominal. Um acessório de 136 kg (300 libras) em uma caminhonete de 1134 kg (2500 libras) resulta em 998 kg (2200 libras) de capacidade útil. Leve isso em consideração em seus cálculos.

As empilhadeiras de torre e as empilhadeiras de mastro giratório têm perfis de capacidade únicos. O mecanismo de rotação adiciona massa ao mastro. Essa massa reduz a capacidade em altura em comparação com uma empilhadeira retrátil padrão com a mesma altura de elevação. Você paga pela capacidade de rotação com uma penalidade de capacidade. Certifique-se de que essa compensação seja vantajosa para o seu perfil de carga.

Você também deve considerar as condições do piso na altura máxima de elevação. Um caminhão que levanta 1.134 kg (2.500 libras) a 10,6 metros (35 pés) exerce uma pressão significativa sobre o piso. Os estabilizadores suportam essa carga. Se o seu piso apresentar pontos fracos ou seções irregulares, o caminhão pode não operar com segurança na altura máxima. É necessário realizar uma vistoria no piso antes de finalizar a avaliação da capacidade do equipamento.

Documente tudo. Registre a capacidade em cada altura de elevação para cada empilhadeira que você considerar. Compare esses números lado a lado. Uma empilhadeira com um preço de compra menor pode custar mais a longo prazo se não for capaz de lidar com suas cargas nas alturas necessárias. A capacidade na altura máxima de elevação não é uma especificação secundária. É um requisito fundamental de desempenho que determina se a sua empilhadeira VNA atende às suas necessidades operacionais.

Etapa 5: Compare fornecedores, serviços e peças.

O caminhão que você compra é importante. O fornecedor de quem você o compra é igualmente importante. Uma empilhadeira VNA é um ativo de longo prazo. Você precisa de um parceiro que dê suporte a esse ativo durante todo o seu ciclo de vida. As equipes de compras devem avaliar os fornecedores com base em diversos critérios antes de assinarem um pedido de compra.

A tabela abaixo mostra os principais critérios de comparação para fornecedores de empilhadeiras VNA:

A disponibilidade de peças é o fator mais importante por um motivo. Um caminhão de torre contém mecanismos rotativos complexos, sensores de orientação e componentes hidráulicos especializados. Essas peças não são universais. Você não as encontrará em uma loja de autopeças comum. Você precisa de um fornecedor que as tenha em estoque ou que possa obtê-las rapidamente. Pergunte sobre os prazos de entrega para os pontos de falha mais comuns. Pergunte sobre o custo de uma cabeça de torre de reposição. Pergunte sobre a disponibilidade dos componentes do sistema de orientação. Um fornecedor que não consegue responder a essas perguntas com clareza representa um risco.

O suporte técnico determina o tempo de atividade do seu equipamento. Uma empilhadeira VNA parada custa dinheiro a cada hora. Você precisa de um revendedor com técnicos treinados que possam diagnosticar e reparar seu equipamento. Pergunte quantos técnicos o revendedor emprega. Pergunte quantos são certificados para o seu modelo específico de empilhadeira. Pergunte sobre o tempo de resposta para chamadas de emergência. Um revendedor com um tempo de resposta de dois dias pode não atender às suas necessidades operacionais.

A cobertura da garantia exige uma leitura atenta. Algumas garantias cobrem apenas peças. Outras, apenas mão de obra. Algumas cobrem ambas. Algumas excluem itens de desgaste, como garfos, pneus e baterias. Algumas invalidam a cobertura se você realizar a manutenção por conta própria. É fundamental entender exatamente o que sua garantia cobre antes de comprar. Solicite os termos da garantia por escrito. Compare-os entre diferentes fornecedores.

Os fornecedores estão cada vez mais diferenciados pela sua capacidade de projetar o desempenho do armazém, e não apenas de vender empilhadeiras. Os principais fornecedores de VNA (empilhadeiras verticais) devem demonstrar densidade, segurança, disponibilidade, compatibilidade de software e suporte técnico. A altura de elevação por si só não é suficiente. A maior vantagem competitiva reside no sistema de armazém projetado em torno da empilhadeira. Esse sistema inclui estantes, pisos, sistemas de orientação, baterias, scanners de segurança, navegação, software de automação e suporte técnico.

Os compradores agora esperam que as empilhadeiras VNA ofereçam precisão em grandes alturas, segurança para o operador, eficiência energética, produtividade previsível, navegação no armazém, conectividade da frota e, em instalações mais avançadas, movimentação autônoma de paletes. Portanto, as equipes de compras dev
